Menambahkan Whitelist IP Di Dashboard Kibana Untuk Zeek

Pada suatu hari, saya mengirim data dari Zeek ke Elasticsearch dengan menggunakan Filebeat. Visualisasi bekerja dengan baik di Kibana dimana saya bisa melihat informasi koneksi jaringan (dari conn.log), aktifitas mencurigakan (dari weird.log dan notice.log) dan sebagainya. Namun seiring waktu berlalu, saya selalu menemukan log yang sama terus menerus berulang kali yang sesungguhnya bukan hal berbahaya (misalnya karena aplikasi lokal yang menggunakan protokol langka) sehingga membuat saya sulit langsung mengidentifikasi ancaman saat melihat visualisasi. Apa yang bisa saya lakukan untuk meningkatkan kualitas monitoring jaringan ini?

Salah satu solusi yang umum diterapkan adalah menggunakan fitur threat intelligence. Bila ingin menggunakan fitur ini, saya perlu mengambil data dari threat intelligence platform seperti AbuseCH, AlienVault OTX, MISP dan sebagainya. Threat intelligence platform tersebut berisi Indicators of Compromise (IoC) (seperti IP yang dihubungi malware) yang diperbaharui secara berkala. Dengan adanya IoC tersebut, visualiasi saya nantinya benar-benar hanya berisi ancaman (misalnya koneksi ke IP berbahaya sesuai IoC yang terdaftar). Teknik seperti ini disebut juga sebagai black-list based detection. Walaupun paling umum dipakai, salah satu kekurangannya adalah untuk mendapatkan IoC terbaru dengan kualitas tinggi, saya umumnya perlu melakukan registrasi atau membayar biaya langganan.

Pada skala yang lebih kecil dengan perilaku jaringan yang lebih statis, salah satu solusi yang lebih hemat adalah melakukan penyaringan berdasarkan whitelist. Bila saya tahu sebuah aplikasi biasanya melakukan koneksi ke IP tertentu, saya bisa membuat whitelist untuk IP tersebut sehingga visualiasi hanya akan menampilkan IP yang tidak biasanya. Pendekatan ini lebih mirip ke arah anomaly-based detection . Pendekatan anomaly-based detection tidak selalu lebih lemah dibandingkan black-list based detection karena anomaly-based detection bisa membantu mendeteksi ancaman yang IoC-nya tidak (belum) dipublikasikan (tentu saja solusi terbaik adalah menggabungkan kedua jenis deteksi ini).

Pada tulisan ini, saya akan mencoba menerapkan whitelist untuk IP yang dikirim Zeek ke Elasticsearch melalui Filebeat. Saya akan menggunakan fitur data enrichment di Elasticsearch untuk menambahkan property whitelisted dengan nilai true.

Menambahkan Daftar IP Whitelist

Langkah paling awal yang perlu saya lakukan adalah menambahkan dokumen berisi daftar IP yang di-whitelist ke sebuah index. Untuk membuat sebuah index baru, saya bisa membuka menu Management, Dev Tools di Kibana dan mengetikkan request seperti berikut ini:

PUT /whitelisted-ip
{
"mappings": {
"properties": {
"ip": {"type": "ip_range"},
"whitelisted": {"type": "boolean"},
"asn": {"type": "keyword"},
"hostname": {"type": "keyword"}
}
}
}

Request di atas akan membuat sebuah index baru dengan nama whitelisted-ip yang berisi property ip, whitelisted, asn, dan hostname. Perhatikan bahwa saya menggunakan tipe data ip_range pada ip sehingga saya bisa menggunakan CIDR seperti 10.100.0.0/16 yang akan berlaku untuk seluruh IP mulai dari 10.100.0.0 hingga 10.100.255.255.

Setelah index dibuat, saya dapat menambahkan dokumen baru dengan request seperti berikut ini:

POST /whitelisted-ip/_doc
{
"ip": "1.1.1.1/32",
"whitelisted": true,
"asn": "cloudflarenet",
"hostname": "one.one.one.one"
}
POST /whitelisted-ip/_doc
{
"ip": "8.8.8.8/32",
"whitelisted": true,
"asn": "google",
"hostname": "dns.google"
}

Membuat Enrich Policy

Untuk membuat enrich policy baru, saya dapat memilih menu Stack Management, Index Management, Enrich Policies di Kibana dan men-klik tombol Add an enrich policy. Sebagai alternatif, saya juga menggunakan API seperti berikut ini:

PUT /_enrich/policy/whitelisted-ip-policy
{
"range": {
"indices": "whitelisted-ip",
"match_field": "ip",
"enrich_fields": ["whitelisted", "asn", "hostname"]
}
}

Enrich policy di atas akan menggunakan property ip di index whitelisted_ip sebagai acuan perbandingan. Bila nilainya sesuai, property whitelisted, asn dan hostname akan ditambahkan pada document yang sedang diproses. Enrich policy mendukung perbandingan dengan menggunakan geo_match, match dan range. Pada contoh di atas, saya menggunakan range karena saya akan membandingkan nilai IP tunggal di dokumen dengan range IP di setiap dokumen yang tersimpan di index whitelisted-ip.

Setelah enrich policy dibuat, saya perlu menjalankannya dengan memanggil API seperti berikut ini:

PUT /_enrich/policy/whitelisted-ip-policy/_execute

Request di atas akan membuat sebuah index baru dengan nama .enrich-whitelisted-ip-policy-* yang nilainya hampir sama dengan index whitelisted-ip. Karena index yang akan digunakan oleh enrich policy adalah index .enrich-whitelisted-ip-policy-*, setiap kali saya menambahkan dokumen baru ke whitelisted-ip, saya perlu menjalankan kembali request di atas agar isi index .enrich-whitelisted-policy-* diperbaharui.

Menggunakan Processor di Ingest Pipeline

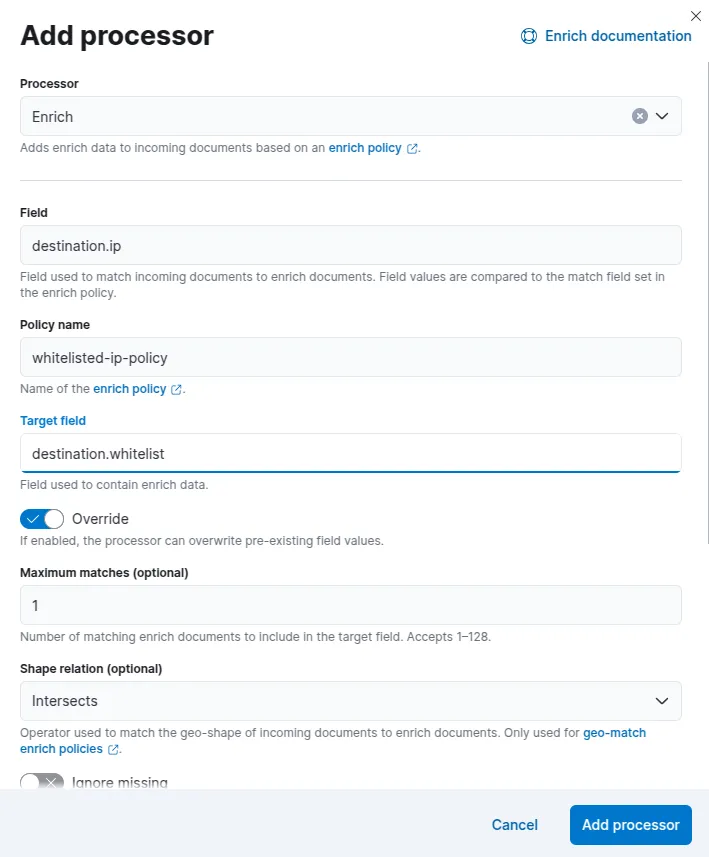

Pada saat saya mengaktifkan Zeek di Filebeat, ia akan membuat ingest pipeline dengan nama seperti filebeat-8.17.4-zeek-connection-pipeline. Saya dapat melihat isinya dengan memilih menu Management, Stack Management, Ingest Pipelines. Setelah men-klik ingest pipeline bersangkutan, saya dapat men-klik menu Manage, Edit untuk melakukan perubahan pada ingest pipeline tersebut. Sebagai contoh, agar enrich policy yang saya buat dilangkah sebelumnya dipakai, saya perlu menambahkan sebuah processor baru dengan nama enrich dengan men-klik Add a processor dan mengisinya seperti berikut ini:

Membuat processor baru dengan tipe Enrich

Setelah men-klik tombol Add processor dan Save pipeline, enrich policy whitelisted-ip-policy akan dipakai oleh Filebeat dengan mencocokkan nilai destination.ip dengan IP yang ada di index whitelisted-ip. Bila ada IP yang cocok, maka nilai enrich_fields dari index tersebut akan ditambahkan ke dokumen dalam bentuk object dengan nama destination.whitelist seperti:

{
"destination": {
"address": "8.8.8.8",
"whitelist": {
"whitelisted": true,
"asn": "google",
"hostname": "dns.google"
}
}
}

Melihat Hasil Di Kibana

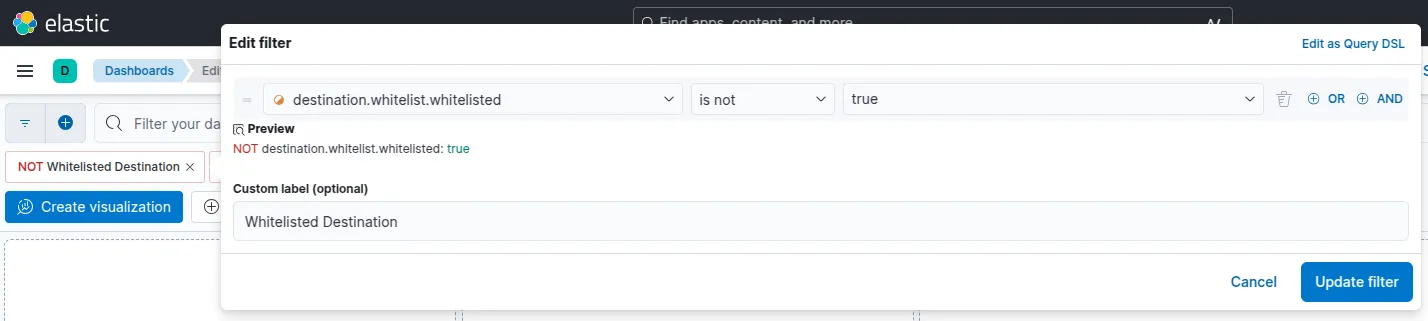

Sampai disini, setiap log baru dari conn.log milik Zeek akan memiliki destination.whitelist bila IP yang dipakai sesuai dengan IP yang terdaftar di index whitelisted-ip. Informasi ini bisa saya pakai untuk membuat filter seperti yang terlihat pada gambar berikut ini:

Membuat filter whitelist di Kibana

Pada filter di atas, visualisasi dashboard tidak akan menyertakan seluruh dokumen yang nilai destination.whitelist.whitelisted berupa true. Dengan demikian, IP yang sudah di-whitelist tidak akan muncul lagi di chart Kibana dan saya pun bisa berfokus pada IP baru yang belum dikenali.

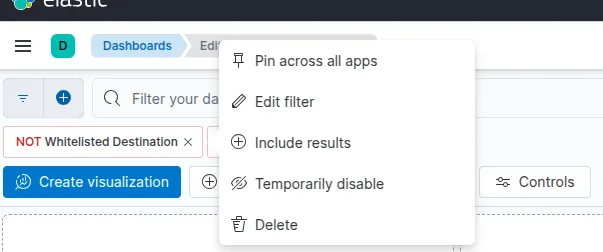

Namun, saya juga tetap bisa melihat koneksi ke IP yang sudah di-whitelist dengan men-klik filter dan memilih Include results. Bila ingin melihat seluruh IP yang ada, saya bisa memilih Temporary disable untuk mematikan filter (tanpa menghapus filter tersebut) seperti yang terlihat pada gambar berikut ini:

Mematikan filter whitelist di Kibana

Memperbaharui Index Acuan

Setelah semuanya bekerja dengan baik sesuai harapan, langkah selanjutnya adalah mengelola daftar IP yang ada di index whitelisted-ip. Namun, ternyata langkah ini tidak sesederhana yang saya bayangkan. Menambahkan IP baru ke index whitelisted-ip saja tidak cukup! Enrich policy tidak dapat dimodifikasi setelah dibuat. Oleh sebab itu, saya perlu membuat enrich policy baru dengan nama yang berbeda, menjalankannya dan mengubah processor di ingest pipeline untuk memakai enrich policy baru ini. Dengan kata lain, saya perlu mengulangi seluruh langkah di atas setiap kali menambahkan IP baru di index whitelisted-ip!

Karena proses ini cukup merepotkan, saya akan membuat sebuah script Python sederhana dengan isi seperti berikut ini:

update_enrich_policy.py
#!/usr/bin/env python3
import datetime
import sys
import requests
ES_HOST = 'http://localhost:9200'
def create_new_enrich_policy(policy_name):
print(f"Creating new enrich policy {policy_name}...")
r = requests.put(f"{ES_HOST}/_enrich/policy/{policy_name}",json={
'range': {
'indices': 'whitelisted-ip',
'match_field': 'ip',
'enrich_fields': ['whitelisted', 'asn', 'hostname']
}
})
if not r.ok:
print(f"Error {r.status_code}: {r.text}")
sys.exit(-1)
print(f"Enrich policy {policy_name} created successfully.\n")
def running_enrich_policy(policy_name):
print(f"Running enrich policy {policy_name}...")
r = requests.put(f"{ES_HOST}/_enrich/policy/{policy_name}/_execute?wait_for_completion=true")
if not r.ok:
print(f"Error {r.status_code}: {r.text}")
sys.exit(-1)
print(f"Enrich policy {policy_name} executed successfully.\n")
def delete_enrich_policy(policy_name):
print(f"Deleting enrich policy {policy_name}...")
r = requests.delete(f"{ES_HOST}/_enrich/policy/{policy_name}")
if not r.ok:
print(f"Error {r.status_code}: {r.text}")
sys.exit(-1)
print(f"Enrich policy {policy_name} deleted successfully.\n")
def updating_enrich_processor(policy_name):
print(f"Adding enrich processor...")
r = requests.get(f"{ES_HOST}/_ingest/pipeline/filebeat-8.17.4-zeek-connection-pipeline")
if not r.ok:
print(f"Error {r.status_code}: {r.text}")
sys.exit(-1)
ingest_pipeline = r.json()['filebeat-8.17.4-zeek-connection-pipeline']
new_processors = []
deleted_policies = set()
for p in ingest_pipeline['processors']:
if 'enrich' in p:
existing_policy_name = p['enrich']['policy_name']
if existing_policy_name.startswith('whitelisted-ip-policy'):
deleted_policies.add(existing_policy_name)
continue
new_processors.append(p)
new_processors.append({
'enrich': {
'field': 'source.ip',
'policy_name': policy_name,
'target_field': 'source.whitelist',
}
})
new_processors.append({
'enrich': {
'field': 'destination.ip',
'policy_name': policy_name,
'target_field': 'destination.whitelist',
}
})
ingest_pipeline['processors'] = new_processors
r = requests.put(f"{ES_HOST}/_ingest/pipeline/filebeat-8.17.4-zeek-connection-pipeline",
json=ingest_pipeline)
if not r.ok:
print(f"Error {r.status_code}: {r.text}")
sys.exit(-1)
print(f"Enrich processor has been updated.\n")
# Delete only after ingest pipeline has been updated and
# the old enrich policies are not referenced anymore
for p in deleted_policies:
delete_enrich_policy(p)
policy_name = f"whitelisted-ip-policy-{datetime.datetime.now().strftime('%Y-%m-%d-%H-%M')}"
create_new_enrich_policy(policy_name)
running_enrich_policy(policy_name)
updating_enrich_processor(policy_name)
print('Done!\n')

Sekarang, setiap kali melakukan perubahan pada index whitelisted-ip, saya hanya perlu menjalankan script di atas.
