Visual Recursion

Oct 1, 2024

Visual Recursion adalah sebuah tool berbasis web untuk melakukan visualisasi recursion call tree. Tool ini sepenuhnya berjalan di browser tanpa interaksi dengan backend. Bahasa pemograman yang didukung adalah TypeScript dan JavaScript.

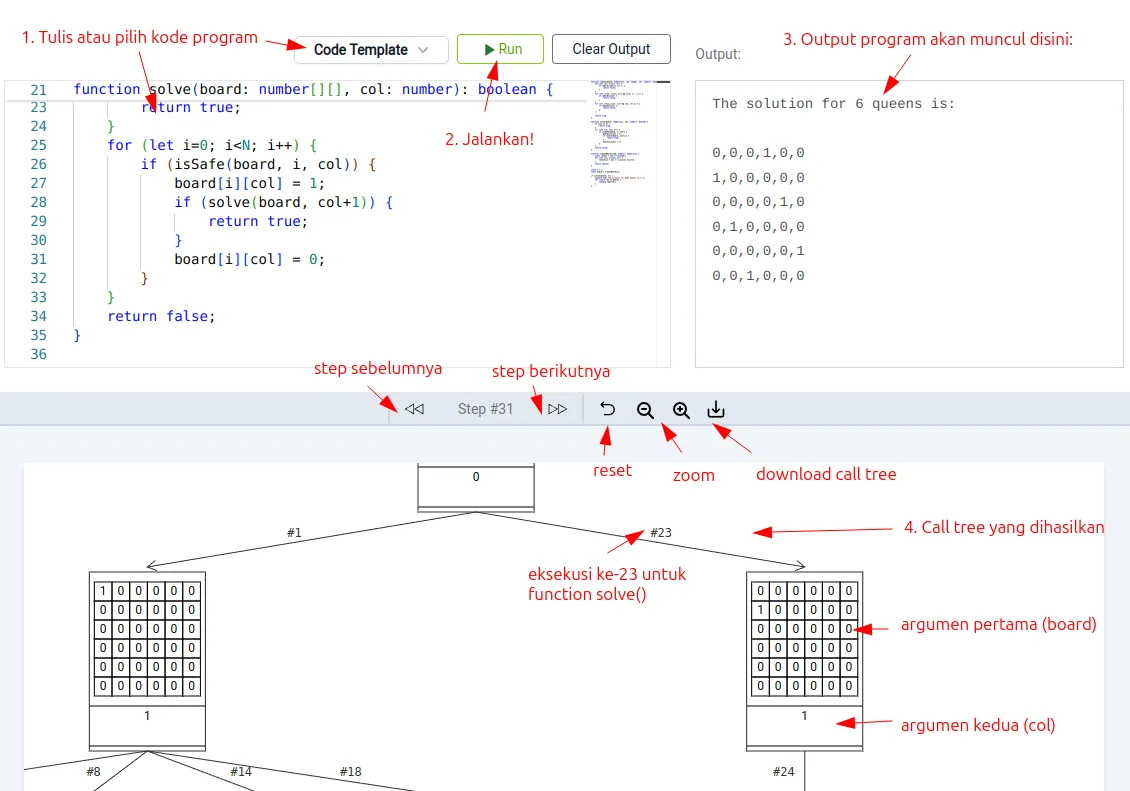

Panduan Penggunaan

1. Ketik kode program pada editor yang tersedia. Program harus mengandung sebuah function recursive dengan nama solve(). Function ini boleh memiliki lebih dari satu parameter.
2. Klik tombol Run untuk menjalankan kode program.
3. Output dari kode program (dari perintah console.log()) akan muncul di bagian Output. Isi dari Output juga dapat dihapus dengan men-klik tombol Clear Output.
4. Call tree untuk solve() akan ditampilkan pada sebuah canvas berukuran 3000 x 2000 pixels di bagian bawah. Drag canvas ini untuk melihat bagian call tree yang tidak terlihat.

Klik tombol panah untuk melihat call tree mulai dari awal hingga akhir:

Gerakkan posisi mouse pada sebuah node untuk melihat hasil kembalian dari function. Warna node akan menjadi biru dan tanda panah akan berbalik ke parent node dan mengandung teks berupa nilai yang dikembalikan:

Klik tombol Zoom in dan Zoom out untuk mengubah ukuran huruf. Untuk mengembalikan ukuran huruf serta posisi ke semula, klik tombol reset.

Klik tombol Download untuk menyimpan call tree sebagai file gambar PNG:

Call tree hanya dihasilkan bila kode program mengandung sebuah function dengan nama solve(). Tidak ada batasan bagaimana cara pemanggilan solve(), jumlah argumen dan tipe data argumen-nya. Sebagai contoh, kode program berikut ini mendefinisikan solve() dengan 4 parameter: a dengan tipe array string, b dengan tipe numerik, c dengan tipe boolean dan d dengan tipe object Date:

Visual Recursion dilengkapi dengan class TreeNode untuk mewakili binary tree dengan definisi seperti berikut ini:

class TreeNode {
    constructor(public val: any, public left?: TreeNode, public right?: TreeNode) {}
}

Class TreeNode tidak perlu di-import dan dapat langsung dipakai di kode program. Bila argumen solve() adalah TreeNode, ia akan ditampilkan dalam bentuk tree seperti yang terlihat pada gambar berikut ini:

Development

Kode program Visual Recursion saat ini menjadi dengan blog ini dalam bentuk komponen Astro dengan nama VisualRecursion.astro. Bila VisualRecursion.astro lebih banya berisi kode HTML, saya meletakkan kode program TypeScript di folder src/scripts/recursive-viz.

File ui.js berisi kode program untuk melakukan binding antara JavaScript dan UI HTML. Untuk mengurangi jumlah dependency, saya memilih untuk melakukan binding secara manual dengan addEventListener() dan sebagainya. Bila ini adalah sebuah proyek baru yang berdiri sendiri, saya pasti akan menggunakan framework seperti React atau Angular sehingga kode programnya akan lebih rapi dan singkat.

Untuk editor kode program, saya menggunakan Monaco Editor yang berbasiskan VS Code. Saya menyertakan library tersebut sebagai file statis di folder public/vs. Agar IntelliSense tetap mengenali class yang tidak terlihat seperti TreeNode, saya menggunakan addExtralib seperti pada kode program berikut ini:

src/scripts/recursive-viz/ui.ts

...
typescriptDefaults.addExtraLib(`
    class TreeNode {
        constructor(public val: any, public left?: TreeNode, public right?: TreeNode) {}
    }
`);
...

Saya bisa saja menyimpan template kode program yang siap pakai dalam bentuk variabel string, namun Vite memiliki dukungan raw import sehingga saya bisa meletakkan template dalam bentuk file di folder template dan menggunakan import seperti berikut ini untuk memakainya:

src/scripts/recursive-viz/ui.ts

import fibonacciCodeTemplate from './template/fibonacci?raw';
import nQueenCodeTemplate from './template/n-queen?raw';
import palindromeCodeTemplate from './template/palindrome?raw';
import quicksortCodeTemplate from './template/quicksort?raw';
import mirrorBinaryTreeTemplate from './template/binary-tree-mirror?raw';

Karena requirement untuk visualisasi lumayan fleksibel dan saya tidak menemukan library yang mendukung output sesuai dengan yang diinginkan, saya membuat implementasi visualisasi call tree langsung dari fitur Canvas bawaan HTML5. Kode program yang memanipulasi Canvas ini sebagian besar dapat dijumpai di visualization.ts. Sebagai contoh, untuk men-download Canvas menjadi file gambar, saya membuat method save() seperti berikut ini:

src/scripts/recursive-viz/visualization.ts

...
save() {
    if (this.rawSource.length === 0) {
        return;
    }
    const imageData = this.ctx.getImageData(0, 0, this.width, this.height);
    let minY = 0, maxY = 0;
    let minX = this.width, maxX = 0;

    // ...
    // mencari minX, minY, maxX dan maxY berdasarkan pixel...
    // ...


    // ...
    // membuat tmpCanvas yang hanya berisi salinan gambar tanpa ruang kosong yang luas
    //

    const tmpCanvas = document.createElement('canvas');
    tmpCanvas.width = contentWidth + 20;
    tmpCanvas.height = contentHeight + 20;

    // ...
    // membuat element <a href> virtual dan men-klik elemen tersebut secara virtual untuk
    // mensimulasikan proses download file
    const a = document.createElement('a');
    a.setAttribute('href', tmpCanvas.toDataURL());
    a.setAttribute('download', 'recursive_visualizer.png');
    document.body.appendChild(a);
    a.click();
    document.body.removeChild(a);
}
...

Karena ukuran Canvas adalah 3000 x 2000 pixels, bila saya menyimpannya ke file begitu saja, ada kemungkinan besar file gambar yang dihasilkan akan terlihat kecil dan berisi banyak bagian kosong. Oleh sebab itu, pada kode program di atas, saya menggunakan getImageData() dari Canvas untuk mendapatkan isi gambar dalam bentuk array yang berisi informasi pixel. Setiap pixel di Canvas akan diwakili oleh 4 elemen array, masing-masing untuk warna merah, hijau, biru dan alpha (transparansi). Karena saya mengisi Canvas dengan latar belakang warna putih, bila saya menjumpai titik yang bukan berwarna putih, maka saya akan menyimpan posisi tersebut sebagai lokasi awal gambar.

Note

Sepertinya kode program untuk mendeteksi pixel dapat dijadikan soal kompetisi struktur data dan algoritma (DS&A) 😎 Saat ini kode yang saya pakai sangat sederhana dan tidak terlihat elegan. Saya hanya membuat empat for loop untuk mendeteksi ujung pixel di posisi kiri atas, kanan atas, kiri bawah dan kanan bawah seperti yang terlihat pada kode dibawah ini:

const imageData = this.ctx.getImageData(0, 0, this.width, this.height);
let minY = 0, maxY = 0;
let minX = this.width, maxX = 0;
for (let i=0; i<imageData.data.length; i++) {
    if (imageData.data[i] !== 255) {
        minY = Math.floor(i/(4*imageData.width));
        break;
    }
}
for (let i=imageData.data.length-1; i>=0; i--) {
    if (imageData.data[i] !== 255) {
        maxY = Math.floor(i/(4*imageData.width));
        break;
    }
}
for (let y=0; y<imageData.height; y++) {
    for (let x=0; x<imageData.width; x++) {
        const i = 4*x + 4*imageData.width*y;
        if (imageData.data[i] !== 255 || imageData.data[i+1] !== 255 ||
            imageData.data[i+2] !== 255 || imageData.data[i+3] !== 255) {
                if (x < minX) {
                    minX = x;
                }
                break;
        }
    }
    for (let x=imageData.width-1; x>=0; x--) {
        const i = 4*x + 4*imageData.width*y;
        if (imageData.data[i] !== 255 || imageData.data[i+1] !== 255 ||
            imageData.data[i+2] !== 255 || imageData.data[i+3] !== 255) {
            if (x > maxX) {
                maxX = x;
            }
            break;
        }
    }
}

Apa yang dapat dilakukan untuk membuat kode program di atas lebih singkat dan lebih cepat?

Untuk menjalankan kode program yang diketik oleh pengguna, saya akan menggunakan fasilitas eval() bawaan JavaScript. Namun sebelumnya, saya melakukan proses transformasi kode program dengan menyisipkan kode program yang diketik oleh pengguna ke dalam template/intercepted_code.ts dan menggunakan library Typescript untuk melakukan transpilasi kode program TypeScript menjadi JavaScript. Kode program yang melakukan proses ini ada di file runner.ts:

src/scripts/recursive-viz/runner.ts

execute(): RawRecord[] {
    this.log('Running...');
    const transpiledCode = ts.transpile(this.completeCode);
    const [result, consoleOutput] = eval(transpiledCode);
    this.log(consoleOutput.join(''));
    return result;
}

Danger

Fitur eval() di JavaScript sangat berbahaya karena bisa dipakai untuk menjalankan kode program yang bukan dibuat oleh pembuat website tersebut. Ini adalah salah satu sumber penyebab terjadinya XSS. Jangan mengerjakan kode program yang tidak dimengerti atau tidak dipercaya melalui eval(). Namun, karena saya membuat aplikasi web yang memang harus menjalankan kode program secara dinamis, tidak ada pilihan yang lebih mudah selain menggunakan eval().

Karena TypeScript adalah superset dari JavaScript, ts.transpile() dapat menerima kode program dalam bentuk TypeScript ataupun JavaScript biasa.

Saya menggunakan fitur Proxy dari JavaScript untuk menyadap pemanggilan solve() sehingga saya bisa melihat argumen yang dilewatkan serta nilai yang dikembalikan setiap kali solve() dipanggil. Selain itu, saya juga menerapkan proxy pattern untuk function log dari Console sehingga saya bisa merekam output dari Console.log() untuk ditampilkan di halaman web.

Setelah mendapatkan rekaman eksekusi, agar lebih mudah ditampilkan, saya akan mengubahnya ke dalam bentuk tree. Tree adalah struktur data yang terdiri atas satu atau lebih node dimana setiap node memiliki maksimal 1 parent (berbeda dengan graph dimana node bisa memiliki lebih dari satu parent sehingga tidak akan ada loop di tree). Untuk mewakili node di tree, saya membuat class Node. Kode program yang melakukan proses transformasi untuk membuat tree dapat dijumpai di NodeFactory.

Walaupun terdengar mudah, menggambar tree secara indah ternyata bukanlah hal yang sederhana. Namun, saya tidak perlu memulai dari nol karena banyak computer scientist lain yang telah menemukan solusinya. Salah satu algoritma yang paling sering dipakai untuk menggambar tree adalah algoritma Walker (Buccheim adalah variasi algoritma Walker yang lebih cepat). Oleh sebab itu, saya segera membaca paper dengan judul A Node-Positioning Algorithm for General Trees (Walker, 1989) yang dapat dilihat di https://www.cs.unc.edu/techreports/89-034.pdf. Saya kemudian membuat implementasi algoritma tersebut di class WalkerTreeLayout.

Algoritma Walker dimulai dari firstWalk() yang menghitung posisi koordinat X sementara yang disebut prelimX dan modifier. Proses ini dilakukan pada seluruh node yang ada secara post order. Untuk setiap node yang bukan paling kiri, function apportion() akan dipanggil untuk menggeser node bila perlu demi mengurangi ruang kosong. Setelah firstWalk(), algoritma Walker akan memanggil secondWalk() yang pada dasarnya mengubah posisi sementara di firstWalk() menjadi nilai X dan Y yang siap untuk dipakai.

Class Node berisi informasi yang akan ditampilkan di Canvas (seperti argumen dan nilai kembalian) dan juga operasi yang dibutuhkan oleh algoritma Walker (seperti getLeftSibling(), getLeftNeighbor(), getLeftMost() dan sebagainya).

Node juga berisi method render() yang akan dipanggil oleh Visualization untuk menggambar node tersebut di Canvas. Method render() pada dasarnya akan menggambar kotak yang mewakili node dan visualisasi argumen-nya. Bila node tersebut memiliki parent, saya juga menggambar konektor panah ke parent tersebut. Walaupun terlihat sangat biasa, untuk menggambar sebuah arah panah, saya perlu menggunakan matematika yang melibatkan atan2(), sin() dan cos() seperti yang terlihat pada kode program berikut ini:

src/scripts/recursive-viz/node.ts

const angle = Math.atan2(targetY - sourceY, targetX - sourceX);
ctx.moveTo(sourceX, sourceY);
ctx.lineTo(targetX, targetY);
ctx.lineTo(targetX - 10 * Math.cos(angle - Math.PI / 6), targetY - 10 * Math.sin(angle - Math.PI / 6));
ctx.moveTo(targetX, targetY);
ctx.lineTo(targetX - 10 * Math.cos(angle + Math.PI / 6), targetY - 10 * Math.sin(angle + Math.PI / 6));
ctx.stroke();

Untuk setiap argumen yang perlu di-gambar di node, saya perlu melakukan visualisasi yang berbeda untuk tipe data tertentu. Ini adalah contoh kasus yang tepat untuk menerapkan adapter pattern. Saya membuat sebuah adapter interface dengan nama ArgRenderer. Saya juga membuat implementasinya yang berupa:

• BasicValueArgRenderer untuk menampilkan nilai yang telah dikonversikan ke string.
• ArrayRowArgRenderer untuk menampilkan array satu dimensi dalam bentuk satu baris per kolom untuk setiap nilai.
• MatrixArgRenderer untuk menampilkan array dua dimensi dalam bentuk tabel.
• TreeArgRenderer untuk menampilkan TreeNode dalam bentuk tree.

Semua kode program untuk class di atas dapat dijumpai di file arg-renderer.ts. Bila suatu hari nanti perlu membuat visualisasi baru untuk tipe data tertentu, saya dapat menambahkan class baru disini.

TreeArgRenderer cukup unik karena ia menampilkan TreeNode di kode program dalam visualiasi tree. Saya pada dasarnya perlu menggambar tree di dalam tree. TreeNode adalah node yang dipakai untuk membentuk binary tree. Berbeda dengan call tree dimana sebuah node bisa memiliki banyak children, pada binary tree, sebuah node hanya memiliki maksimum 2 children: left dan right. Saya tetap menggunakan WalkerTreeLayout yang sama untuk menampilkan binary tree tersebut.

Testing

Saya percaya bahwa kode program (yang serius) yang dibuat oleh programmer harus memiliki unit testing. Bukan hanya memastikan tidak ada kesalahan, unit test juga membuat programmer merasakan bagaimana memakai method dan class yang sedang dibuatnya. Pada saat melakukan assertion, programmer memastikan kembali tujuan kode program yang sedang dibuat olehnya dan memikirkan hal-hal tidak terduga yang mungkin terjadi (input yang kosong, melebihi nilai maksimum, dan sebagainya).

Bila programmer kesulitan membuat unit test, ini bisa jadi indikator arsitektur software yang buruk. Sebagai contoh, bila saya meletakkan seluruh kode program saya ke dalam sebuah class tunggal di sebuah file tunggal, boleh dibilang proses penulisan unit test akan sangat tidak menyenangkan. Bila menulis unit test saja sudah sulit, maka kemungkinan besar code base tersebut akan sulit dipahami dan sulit dimodifikasi (resiko timbulnya bug lebih besar).

Sebagai contoh, saya memisahkan antara kode program yang menggambar ke Canvas di class Visualization dan apa yang digambar di class Node. Class Visualization akan memakai informasi posisi yang ada di class Node dalam proses penggambaran. Dengan demikian, saya bisa membuat unit test untuk Node untuk memastikan posisi-nya di call tree sudah benar tanpa perlu memiliki objek Canvas atau CanvasRenderingContext2D yang ada di class Visualization.

Untuk melakukan unit testing, saya akan menggunakan Vitest. Saya menambahkan baris berikut ini pada package.json:

package.json

...
  "scripts": {
    ...
    "test": "vitest"
  },
...

Untuk menjalankan unit test, saya bisa memberikan perintah npm run test. Saya juga menambahkan perintah ini ke pipeline Github Actions sehingga unit test akan dijalankan pada pull request seperti yang terlihat pada gambar berikut ini:

Saya menulis unit test di file yang diakhiri dengan *.test.ts. Sebagai contoh, unit test untuk file node.ts ada di node.test.ts. Untuk melakukan assertion, saya menggunakan kode seperti expect().toEqual(), expect().toBeNull(), dan sebagainya.

Khusus untuk tree-layout.test.ts, isinya agak berbeda karena saya menggunakan fasilitas snapshot test dari Vitest. Angka posisi X dan Y akan di-isi secara otomatis oleh Vitest pada saat pertama kali dijalankan. Sebagai contoh, pada awalnya saya hanya menulis toMatchInlineSnapshot() dan Vitest kemudian akan mengubahnya menjadi seperti toMatchInlineSnapshot('500'). Bila saya menjalankan test ini di kemudian hari dan nilai yang dihasilkan berbeda, maka test akan gagal. Bila nilai berubah dan saya tidak berniat mengubah layout, maka kemungkinan telah terjadi kesalahan yang tidak diduga.

Sampai dimana unit test harus dilakukan? Saya secara pribadi merasa minimal logika kode program harus dicakup (seperti perhitungan posisi, transformasi objek, dan sebagainya). Terlihat bahwa saya tidak menulis unit test untuk ui.ts. Hal ini karena kode program di file tersebut berhubungan dengan DOM dan objek HTML5 seperti Canvas yang hanya tersedia di browser. Bila ada waktu lebih atau ada sumber daya test engineer yang bisa dipakai, saya bisa menggunakan jsdom untuk mensimulasikan DOM & Canvas. Atau, boleh juga langsung ke pengujian UI secara otomatis masuk ke kategori integration testing yang bisa dilakukan dengan bantuan tool seperti Plywright.

Note

Menulis UI testing bisa sangat melelahkan bila tidak dilakukan oleh test engineer karena ini sudah merupakan konteks yang berbeda (berhubungan dengan browser secara keseluruhan bukan lagi ke class yang barusan dibuat). Context switching seperti ini bisa menurunkan produktifitas programmer. Bila tidak terdapat test engineer, product manager adalah kandidat yang tepat untuk melakukan UI testing karena mereka yang paling tahu bagaimana seharusnya fitur baru bekerja.

Yang lebih ribet lagi, UI testing harus di-maintain karena tampilan aplikasi biasanya selalu berubah dari waktu ke waktu. Baru saja UI test selesai ditulis, tidak lama kemudian sudah harus dimodifikasi.

Bahkan setelah membuat unit test, tidak ada jaminan aplikasi bebas dari bug sehingga pengujian di staging tetap merupakan ide bagus. Sebagai contoh, pada awalnya saya menyertakan Monaco Editor sebagai dependency di package.json. Karena Monaco Editor menggunakan web worker dan Vite mendukung web worker lewat import, saya bisa memakainya dengan kode program seperti berikut ini:

import {editor} from 'monaco-editor';
import EditorWorker from 'monaco-editor/esm/vs/editor/editor.worker?worker';
import JSONWorker from 'monaco-editor/esm/vs/language/json/json.worker?worker';
import CSSWorker from 'monaco-editor/esm/vs/language/css/css.worker?worker';
import HTMLWorker from 'monaco-editor/esm/vs/language/html/html.worker?worker';
import TSWorker from 'monaco-editor/esm/vs/language/typescript/ts.worker?worker';
...
editor.create(editorContainerElement, {
    language: 'typescript',
    automaticLayout: true,
});

Halaman terlihat baik dan bisa bekerja dengan lancar di browser bila aplikasi dijalankan di dev dengan perintah npm run dev. Namun, siapa sangka setelah di-build ke production dengan npm run build && npm run preview, tampilan Monaco Editor jadi berantakan. Ini mungkin adalah bug di Vite, namun ini adalah contoh dimana hal-hal tidak terduga selalu bisa terjadi di software engineering.
